Приводы в сборе:
Левый привод Матиз 0.8 МКПП - 96257885 (альтернативный код - 96568772) Он короче правого, и может быть использован только в автомобилях с механической КПП, не оснащенных системой АБС.
Правый привод Matiz 0.8 МКПП - 96508076 (без АБС)
Правый привод Matiz 0.8 МКПП (с АБС) - 96298502
Левый привод Matiz 1.0 МКПП - 96287811
Правый привод Матиз 1.0 МКПП - 96287812
Выполненные специально под “литровую” коробку без АБС, данные приводы отличаются от аналогичных приводов Матиз 0.8 лишь конструкцией полуосевого вала, у Matiz 1.0 MPI он немного короче. Сами шарниры универсальны и взаимозаменяемы.
Правый привод Матиз 1.0 МКПП с АБС имеет номер 96287814.
Левый привод Матиз 0.8 АКПП - 96562185
Правый привод Матиз 0.8 АКПП - 96562168
Приводы на Matiz с АКПП короче чем на МКПП, но не за счет более короткого вала, а за счет иной конструкции внутреннего ШРУСа. Автоматическая КПП имеет другие посадочные диаметры дифференциала, размер полуосевых сальников также отличается по размеру от МКПП.
Наружный ШРУС
Из-за несимметричной компоновки силового агрегата правый привод длиннее левого, для предотвращения динамических колебаний и изгиба вала на нем размещен динамический демпфер. Используемые ШРУСы на левом и на правом приводах аналогичны.
ШРУС Матиз наружный без АБС - 96564143 (альтернативные коды - 96273570 и 512394)
ШРУС Матиз наружный с АБС - 96564144 (альтернативный код 93741015)

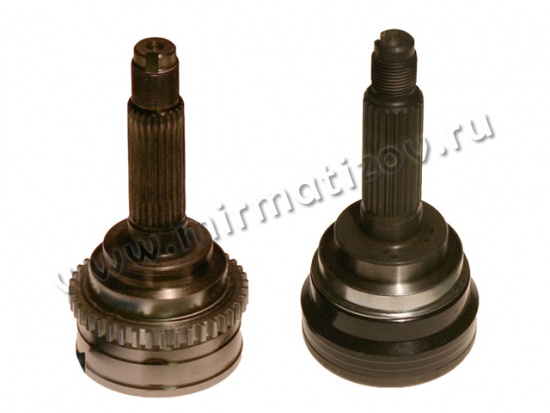

Слева ШРУС с АБС. Отличается наличием зубчатого кольца, с которого соответствующий датчик считывает скорость вращения колеса.
ШРУС с АБС можно легко превратить в ШРУС без АБС. Наоборот, к сожалению, не получится.

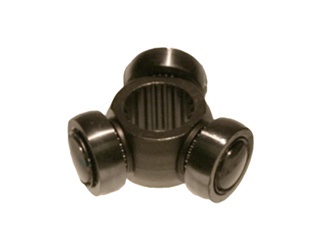

Входит хвостовиком непосредственно в коробку передач, выполнен по типу “трипод”
ШРУС Матиз внутренний МКПП - 96567442 (альтернативный код 512229)
ШРУС Матиз внутренний АКПП - 96564146 (альтернативный код 512594)
Пыльник наружного ШРУСа - 96273573 (альтернативные коды: 96564145 и 511763)
Пыльник внутреннего ШРУСа - 96273574 (альтернативный код - 510126)
Хотя пыльники и очень схожи по внешнему виду - они не взаимозаменяемы!
Пыльник внутреннего шрус имеет по внутренней окружности соответствующие приливы, которые повторяют форму корпуса шарнира.
Вал полуосевой левый Матиз 0.8 - 511009
Вал полуосевой правый Матиз 0.8 - 511010
Вал полуосевой левый Матиз 1.0 - 511009-1
Вал полуосевой правый Матиз 1.0 - 511010-1
Левый и правый сальники отличаются между собой по размеру - сальник левого привода больше по наружному диаметру.
Номера полуосевых сальников:
Сальник полуосевой правый Матиз 0.8/1.0 МКПП - 94580313 (альтернативный код - 27431-73B21)
Сальник полуосевой левый Матиз 0.8/1.0 МКПП - 94535473 (альтернативный код 09283-35038-000)
Поскольку внутренние ШРУС на автоматическую коробку отличаются от ШРУСов МКПП, сальники также имеют свой размер и номер по каталогу:
Сальник полуосевой Матиз с АКПП правый - 96567756 (альтернативный код - 96980163)
Сальник полуосевой Матиз с АКПП левый - 96567757
